达尔新研制单极高速离心式鼓风机

发布时间：2011-02-25 06:08:59

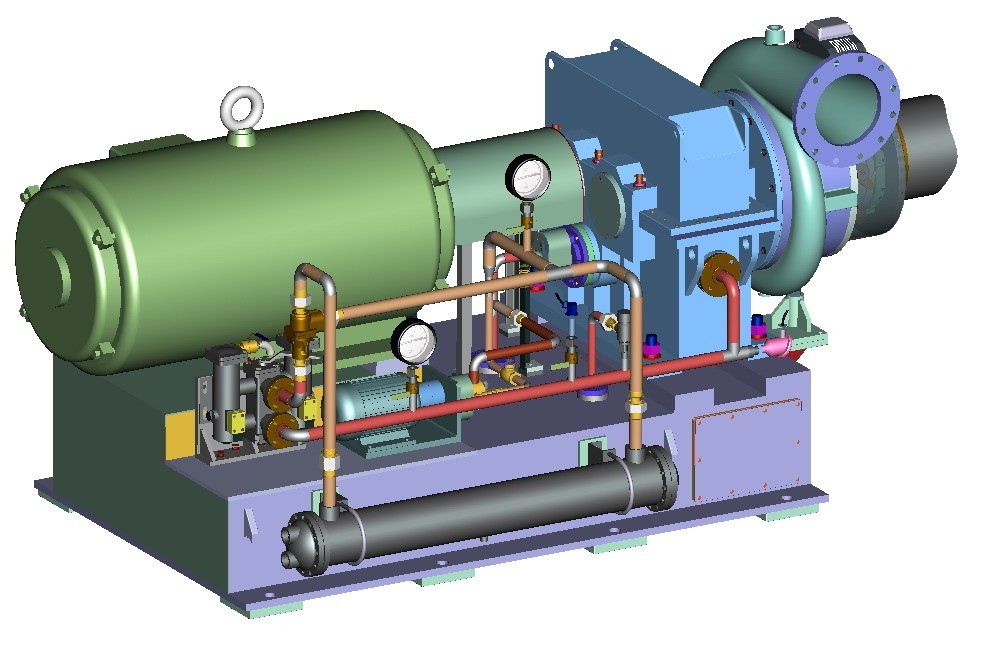

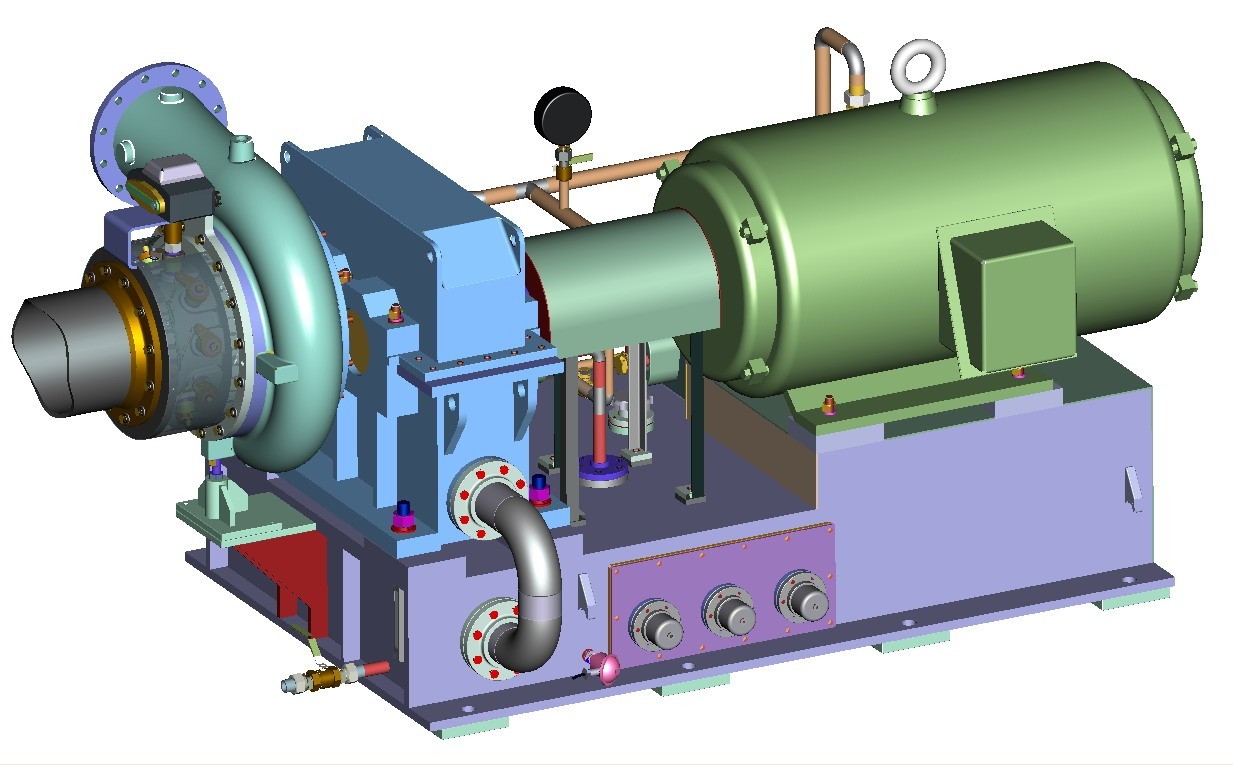

B200-1.7单级高速离心式鼓风机

机组参数
鼓风机主要性能参数
1.1鼓风机总体参数
 机组代号：B200-1.7
 型    式：整体齿轮增速单级高速离心式鼓风机
 机组接口：机组进口管：DN300
机组出口管：DN250
 转    速：2980/16000r/min
 进口流量：200 m3/min
 进口压力：0.098 MPa
 进口温度：20℃
 出口压力：0.1714 MPa
 机组实测效率：>80%
 机组总重：～5.6吨（含电机）
1.2原动机
 型    号：   Y2-355L-2
 输出功率：   315 KW
 电    压：   380V
 频    率：   50 HZ
 转    速：   2980 r/min
 转    向：   从输出轴端看电机为顺时针
1.4齿轮箱
 齿轮箱型式：平行轴单斜齿水平剖分式齿轮增速齿轮箱（带主油泵），水平剖分式结构方便检

查齿轮及维护、维修工作。
 输入转速：2980 r/min
 输出转速：16000r/min
 轴    承：大齿轮轴采用止推滑动复合轴承；高速转子采用可倾瓦轴承，稳定性好，寿命长。
轴承均为水平剖分式，方便检查维修。
 润滑方式：强制压力润滑
 润滑油型号：VG32
 联轴器：高可靠性叠片联轴器

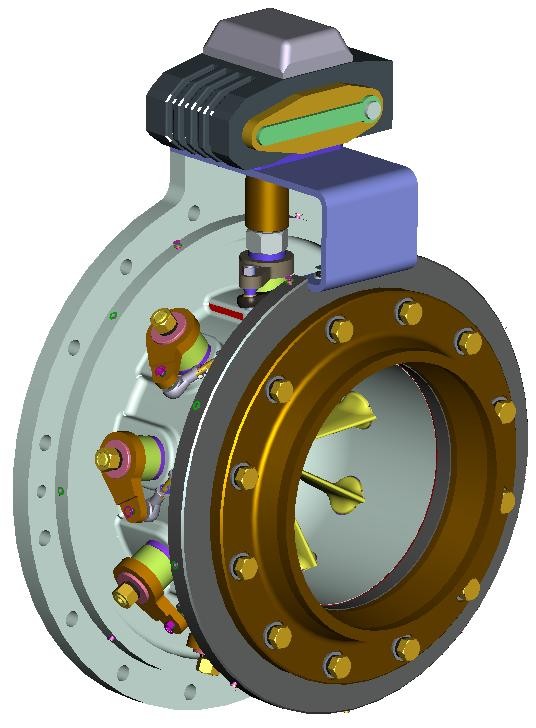

1.5进口导叶机构

由电动执行器控制导叶动作，代替传统蝶阀。
 有效避免喘振
 高可靠性
 高效率

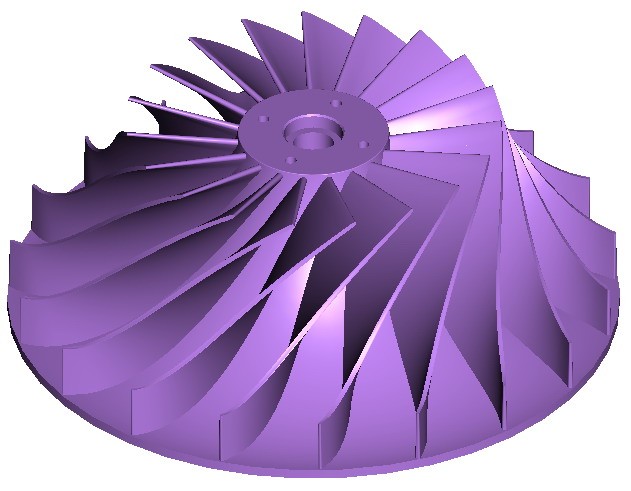

1.6叶轮

采用高效三元流叶轮，使单级高速鼓风机达到最佳效率。
 最优化参数设计，用NUMECA公司的FINE/TURBO软件对叶轮内部流动做模拟分析。
 每个叶轮均做115％超速试验
 每个叶轮均做着色及超声探伤检验
 叶轮与高速轴采用拉杆连接，重复装配性好，安装方便，联接可靠。
1.7油站
 整体焊接式油箱具有完整的润滑系统，并起着机组机座的作用。
 配备有大功率油加器
 油位镜
 与主油泵相同的辅油泵，由电驱动，低油压时自动启动。
 油冷器、温度传感器和全自动恒温阀。
 双筒油过滤器，并带有压差传感器，可提示用户清洗/更换滤芯。
 止回阀和安全阀
1.8控制系统
 实时监控各测点数据，如轴振、温度等，当测点数据达到报警值或停机值时，系统做出相应动

作。
 可通过控制系统对各监测点的报警值及停止值进行设定。
 有效防止机组喘振。

西安达尔流体机械研究所
2010年11月
